6П3С - Выходной лучевой тетрод

Лучевой тетрод 6П3С предназначен для усиления мощности в выходных однотактных и двухтактных каскадах УНЧ; как ВЧ генератор в магнитофонах, передающих устройствах и др. аппаратуре

Зарубежные аналоги: 6L6(G, GB), 6CN5. Приближенные аналоги: 6L50 (V), EL35, EL39, 1622, 5881, 5932, 7581(A).

  • Катод - оксидный косвенного накала
  • Работает в любом положении
  • Выпускается в стеклянном оформлении цилиндрической и фигурной формы
  • Срок службы - не менее 500 час
  • Цоколь - октальный с ключом
  • Штырьков - 6.

  • Междуэлектродные емкости, пФ:
  • Входная - 11
  • Выходная - 8,2
  • Проходная - не более 1.

Цоколевка лампы 6П3С

Цоколевка лампы 6П3С

Номинальные электрические данные лампы 6П3С

Параметр Значение Допуск
Напряжение накала, В 6,3
Напряжение на аноде, В 250
Напряжение на второй сетке, В 250
Напряжение смещения на первой сетке, В - 14
Ток накала, мА 900 60
Ток в цепи анода, ма 72 14
Ток в цепи второй сетки, мА не более 8
Крутизна характеристики, мА/В 6 0,8
Выходная мощность при переменном напряжении на первой сетке 9,8 В и Rн в цепи анода 2500 Ом, Вт 5,4
Выходная мощность при напряжении накала 5,7 В, Вт не менее 4
Внутренне сопротивление, кОм 22,5
Коэффициент усиления 13,5

Предельно допустимые электрические величины лампы 6П3С

Наибольшее напряжение накала, В 7
Наименьшее напряжение накала, В 5,7
Наибольшее напряжение на аноде, В 400
Наибольшее напряжение на второй сетке, В 300
Наибольшая мощность, рассеиваемая на аноде, Вт 20,5
Наибольшая мощность, рассеиваемая на второй сетке, Вт 2,75
Наибольшее постоянное напряжение между катодом и подогревателем, В 200
Наибольший ток утечки между катодом и подогревателем, мкА 100
Наибольшее сопротивление в цепи первой сетки, МОм 0,5

Режим лампы 6П3С при усилении мощности для генератора с посторонним возбуждением в классе С лампы 6П3С

Напряжение источника анодного питания, В 450
Напряжение смещения на первой сетке при сопротивлении в цепи катода 500 Ом, В - 50
Напряжение смещения на второй сетке при сопротивлении в цепи второй сетки 17 кОм, В 250
Анодный ток при наличии возбуждения, мА 95
Ток в цепи второй сетки, мА 9
Мощность возбуждения, Вт 0,25-0,5
Амплитуда напряжения возбуждения, В 80
Полезная выходная мощность, Вт 20-25

  1. В форсированном режиме, повышая напряжение на аноде до 500-600 В, при напряжении на 2-й сетке 250 В, за счет снижения срока службы лампы можно снять мощность до 30-35 Вт.
  2. В удвоителе частоты, повышая напряжение смещения на 1-й сетке до 80 В и увеличивая амплитуду напряжения возбуждения до 110 В, можно снять с лампы мощность на второй гармонике до 12 Вт.

Характеристики зависимости токов анода и 2-й сетки от напряжения на аноде лампы 6П3С

  • При напряжении на второй сетке 250 В.
  • Ток в цепи анода ________
  • Ток в цепи второй сетки --------
  • Наибольшая мощность, рассеиваемая на аноде -.-.-.-.-

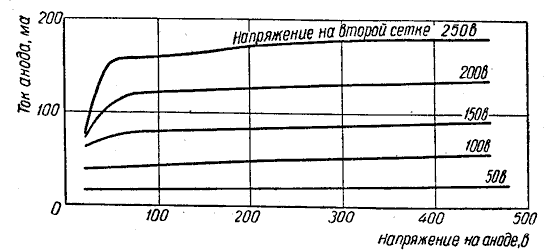

Характеристики зависимости тока анода от напряжения на аноде лампы 6П3С

При разных напряжениях на 2-й сетке и напряжении на 1-й сетке 0 В.
